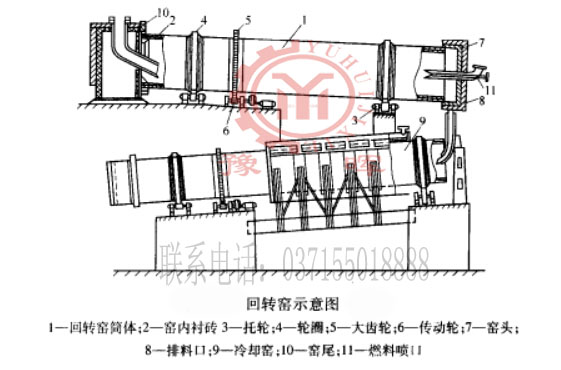

如图所示，为一台回转窑设备的结构图示，上面从窑头到窑尾的各个设备都有标注，在这些设备的综合作用下，回转窑才能够真正的完成各个物料的煅烧。
        事实上，回转窑本身是由钢板焊接成的圆筒构成的，同时在其内部装配上相应的耐火砖。一般情况下我们在工业生产中所应用的小型回转窑设备的直径大约有1.8-2.0，长度为24-27m；中型的回转窑设备其直径约2.5m，长度在40m；大型的回转窑直径长达3m，长度约60-70m。与此同时，为了更好的完成物料在窑炉内的煅烧，我们需要在回转窑的正下方装配一台小尺寸的冷却窑，以此来对高温煅烧后的物料进行冷却，之所以这样是因为，窑炉运转过程中，物料从进窑到出窑其温度相差是非常大的，较高时会达到上千度，所以只能加设冷却设备，才更加方便客户对较产物进行检验和利用。
        在以往的介绍中，我们讲到豫晖生产有一台3.6×60m的氧化锌回转窑E乐彩，其窑体约有三段，每段长约20-30m，在生产完成后需要到客户那里进行现场安装，将三段拼接到一块，那么由此来看，我们以上所提到的不同规格的回转窑，有的会是一段，而有的则需要三段甚至四段才可以，那么具体情况我们还需要依靠设计人员的实际分析进行判断，更多的回转窑设备相关信息及资料可随时拨打热线电话了解037155018888
